Генератор за имунитет към преходни смущения за автомобили по ISO 7637-2 (всичко в едно)

- EMS-ISO7637 Автомобилният генератор на преходен имунитет (всичко в едно) е интегрирано решение, разработено от LISUN специално за тестове за електромагнитна съвместимост (ЕМС) на автомобилни електронни компоненти. Основната му функция е да симулира преходни кондуктивни смущения, често срещани в автомобилните захранващи системи, осигурявайки стандартизирани условия за тестване за оценка на оперативната стабилност на бордовите електронни устройства (като ECU, сензори и зарядни станции) в сложни електромагнитни среди. Системата интегрира многомодулни генератори на вълнови форми, изкуствени мрежи и компоненти за свързване/разединяване, като точно възпроизвежда преходни импулси, посочени в стандарта ISO 7637. Тя обхваща основните автомобилни напреженови системи от 12V/24V/48V и е подходяща за нуждите от електронно тестване на леки автомобили, търговски превозни средства и превозни средства с нова енергия.

- EMS-ISO7637 Автомобилният генератор на преходна устойчивост (всичко в едно) използва 4U интегриран дизайн на шаси (нето тегло не надвишава 15 кг) и интегрира импулсни форми на вълните 1, 2a, 3a, 3b, 5a и 5b (с импулсни форми на вълните 6 и 7 на Volkswagen/General Motors, които могат да се персонализират). Разполага с 10.1-инчов капацитивен сензорен дисплей с Android на китайски/английски език, поддържа персонализирани тестови процедури и има вградени стандартни тестови шаблони, които могат да бъдат извикани с едно щракване. Съвместим е и с компютърен софтуер, поддържащ операционни системи Win7, Win8, Win10 и Win11, което позволява автоматично записване на тестови данни, изобразяване на криви и експортиране на отчети, отговаряйки на нуждите на целия процес - от проверка на научноизследователската и развойна дейност до проверка на качеството на масовото производство.

Стандарти:

Спецификации:

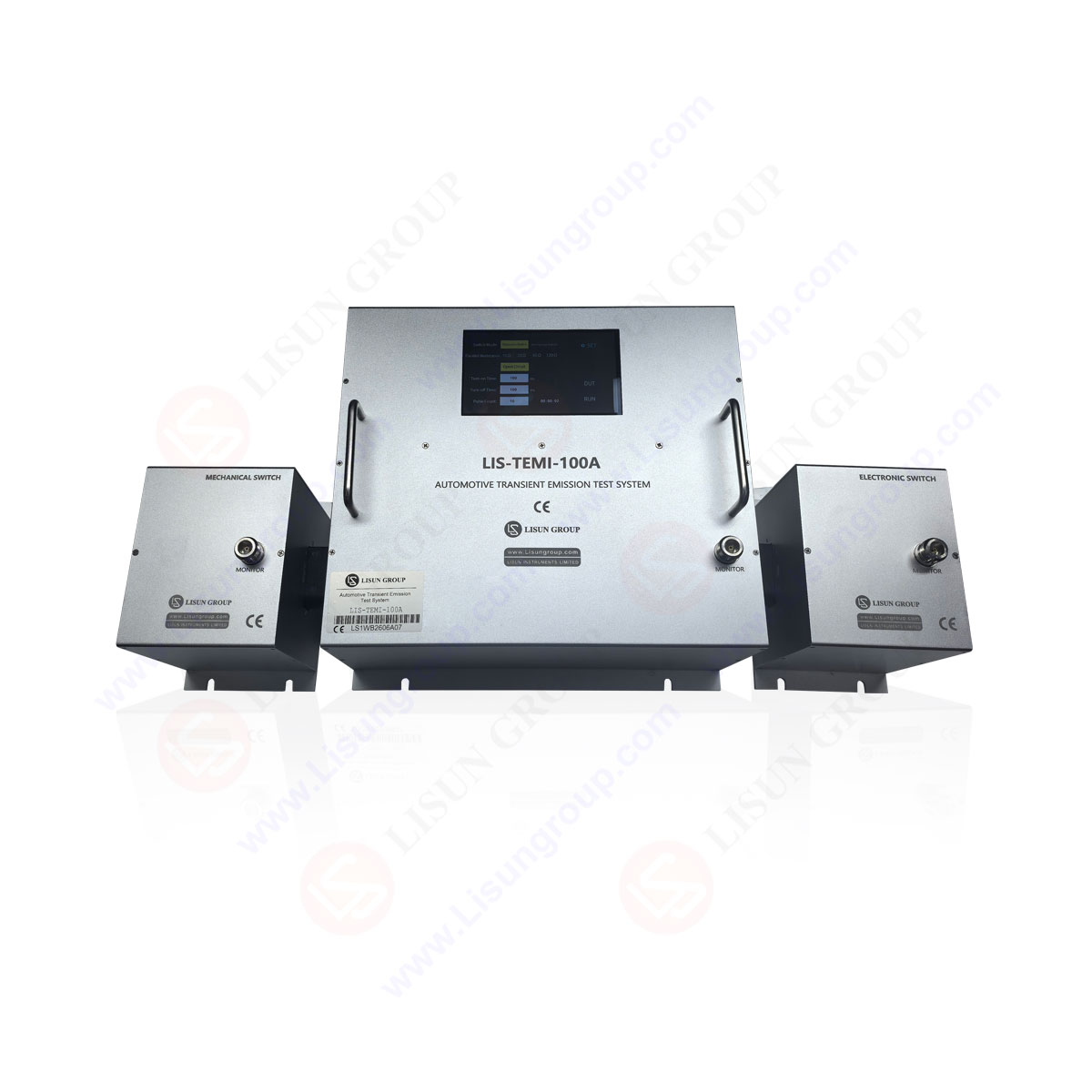

Допълнителна препоръка 1: За да се спазят изискванията на ISO 7637-2, точка 4.3, приложение B и GB/T 21437.2-2021, точка 4.3, приложение B, се препоръчва да изберете LISUN LIS-TEMI-50A Система за изпитване на преходни емисии от автомобили.

Забележка: За калибриране на серията LIS-TEMI-50A, посочена по-горе, LISUN осигурява ЛИС-ТЕМИ-КАЛ Калибровъчен комплект (срещу допълнително заплащане), чиято спецификация е входно напрежение 13.5 V и индуктивен товар 0.6 Ω / 50 μH.

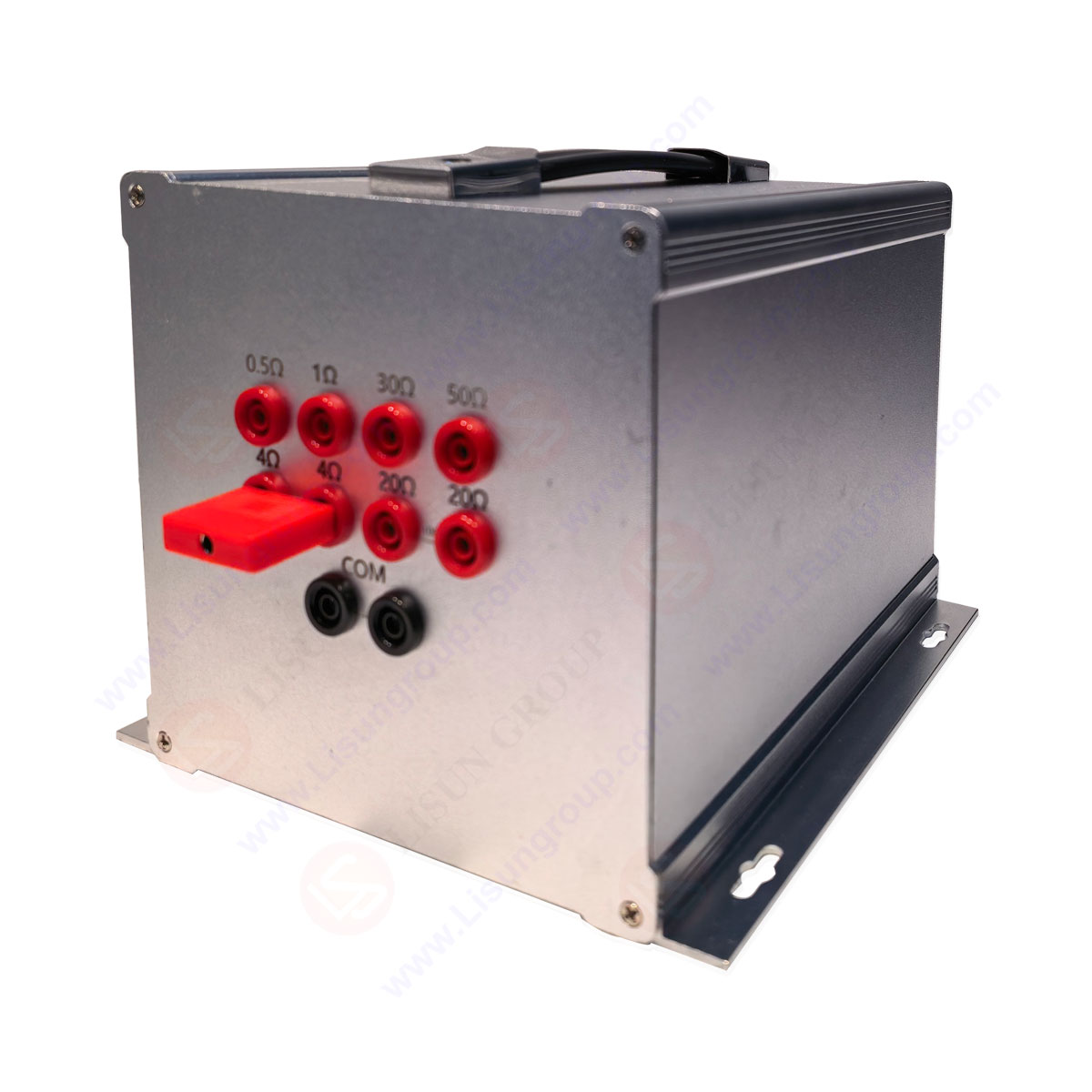

Допълнителна препоръка 2: - ЛИС-КОЛА Калибровъчните резистори отговарят на изискванията за калибриране на ISO 7637-2:2011, приложение C, и ISO 16750-2:2023, приложение A. Оборудвани са със стандартни неиндуктивни прецизни резистори и могат да извършват проверка на P1, P2a, P2b, P5a и P5b без товар и в режим на носеща ток (Забележка: VFTC-КАЛ (необходим е за проверка на празен ход и в режим на носеща верига за P3a и P3b), отговаряйки на изискванията за метрологично сертифициране на производителите на автомобили и лабораториите на CNAS.

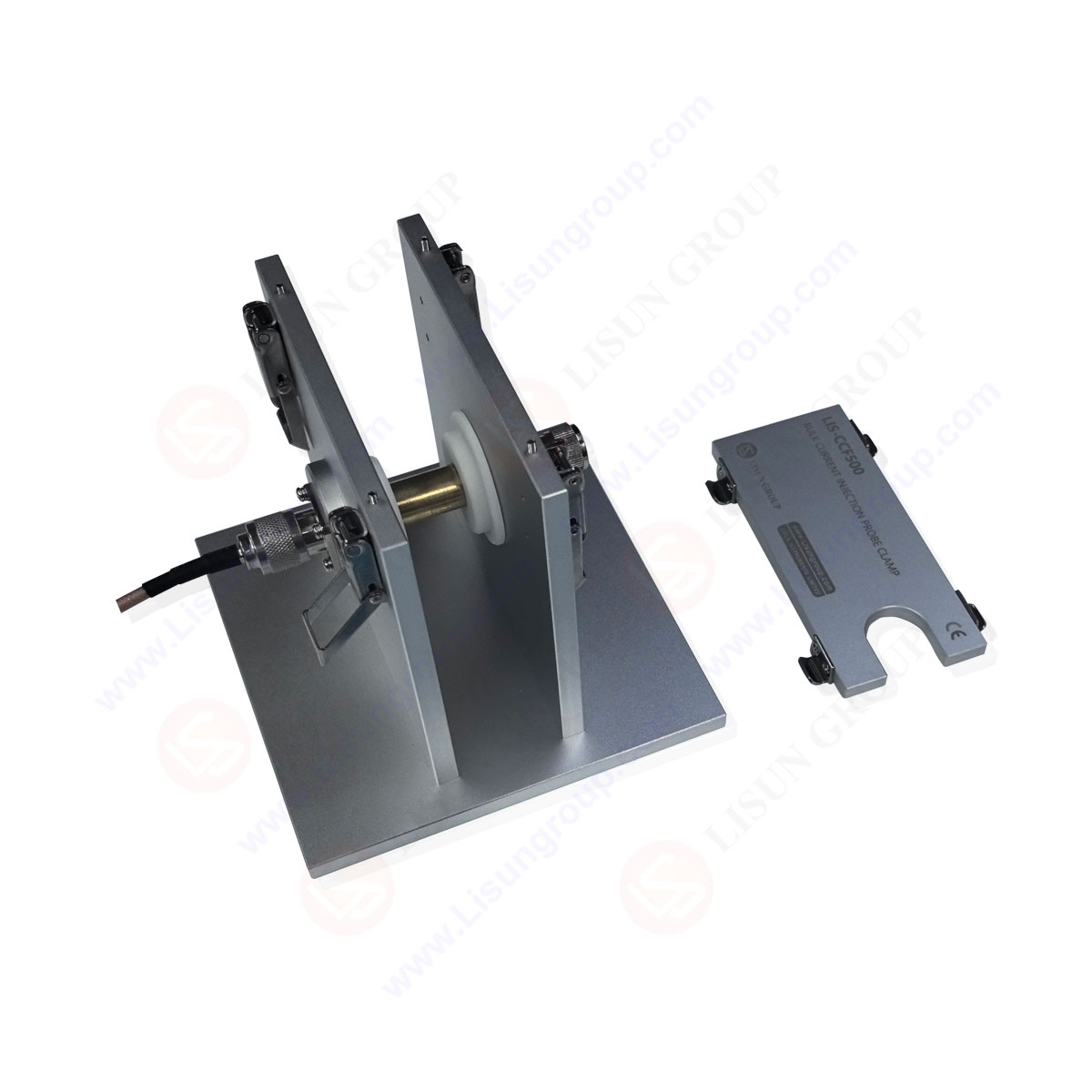

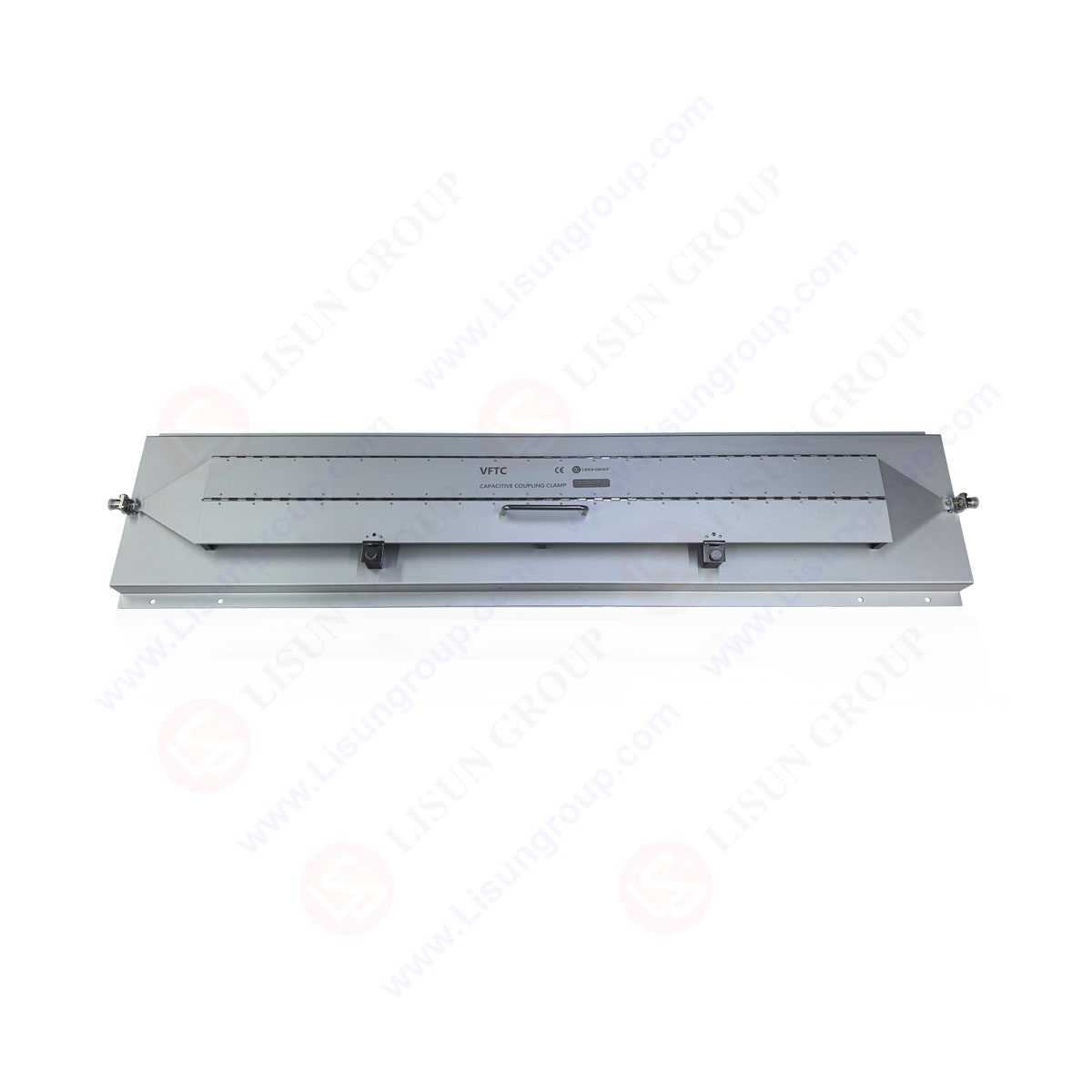

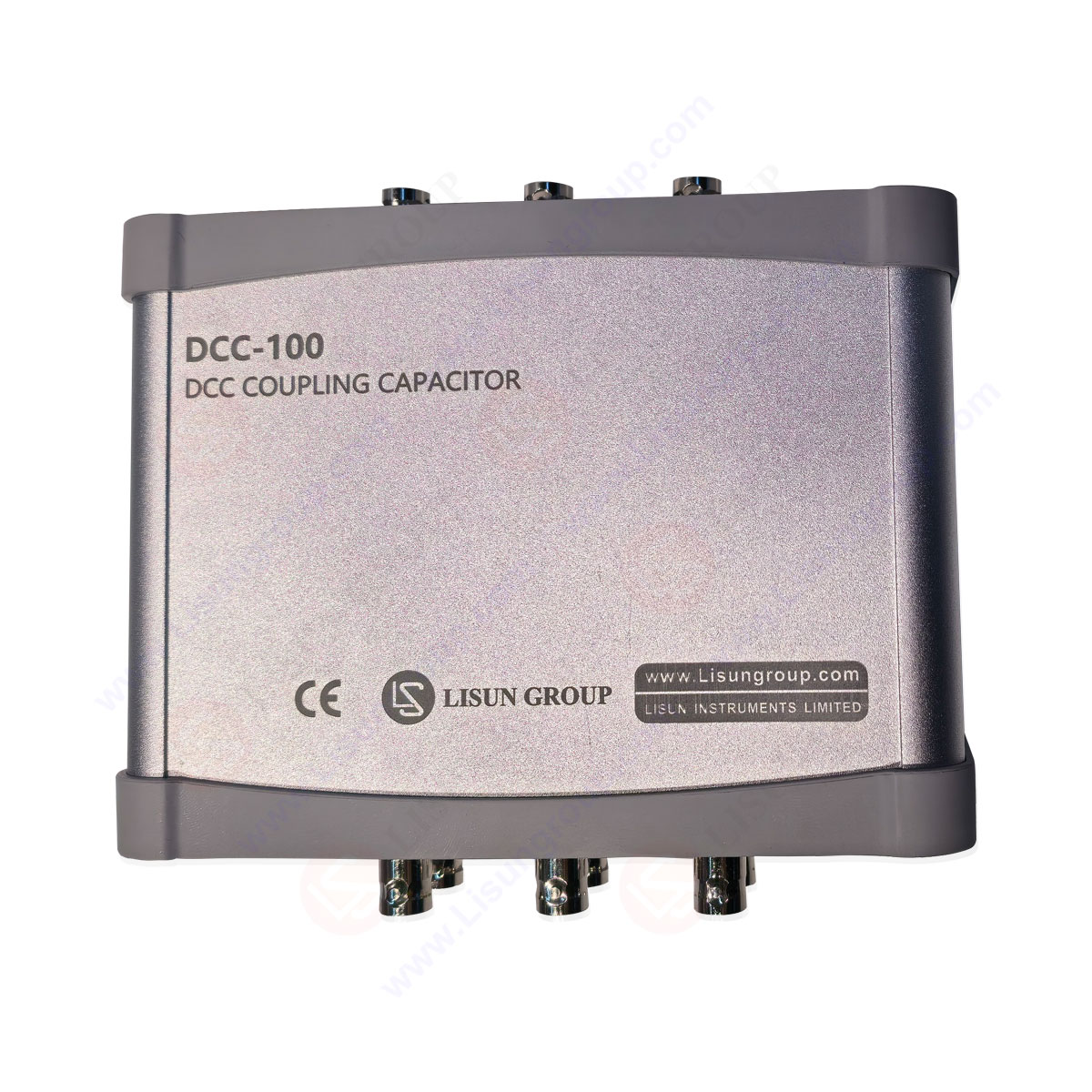

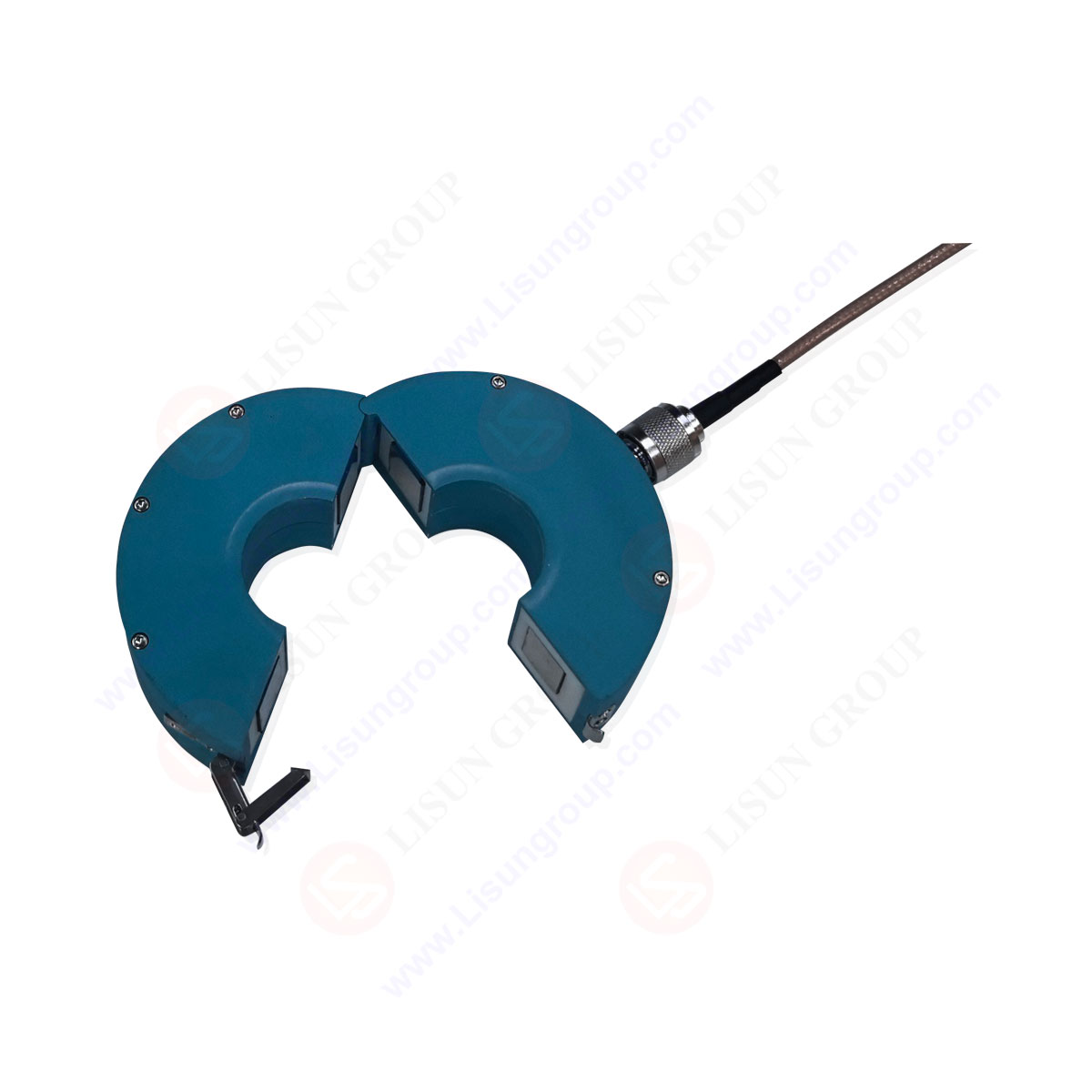

Допълнителна препоръка 3: За да отговаряте на ISO 7637-3 и GB/T 21437.3, се препоръчва да изберете следното LISUN ISO 7637-3 Устройства за изпитване на преходна устойчивост с капацитивна и индуктивна връзка (за неелектрически линии).

Допълнителна препоръка 4: За да се съобрази с приложение F на ISO 7637-2:2011 и GB/T 21437.2:2021, LISUN LS-ST-ABC50A Switching Transients се препоръчва за провеждане на импулсни тестове A1, A2, B1, B2 и C.

ISO 7637-2 Фигура F.1 Конфигурация на веригата за форми на вълните A1 и A2

Фигура F.6 по ISO 7637-2 Конфигурация за форми на вълните B1 и B2

Фигура F.7 по ISO 7637-2 Конфигурация за форма на вълната C

Забележка:
1. Кликнете върху следното EMS-ISO7637 Сертификат за калибриране на CNAS намлява Сертификат за калибриране на TES-50A CNAS за да научите повече за съответните спецификации на EMS-ISO7637;
2. по избор LISUN Предлагат се инструменти за тестване на автомобилна електроника и електричество, напълно отговарящи на ISO 16750-2:2023 и стандартите на производителите на автомобили, включително VW 80000 и GM 3172. За подробни конфигурации на системата, моля, вижте страницата на продукта: „ISO 16750-2:2023 Автомобилни електрически смущения | Система за изпитване на производителността на автомобилната електроника"

Приложения:
• Тестване в научноизследователска и развойна дейност за автомобилни електронни компоненти: За бордови компоненти, като например ECU (блокове за управление на двигателя), дисплеи в превозните средства и радарни сензори, симулира преходни импулси по електропроводите, както е посочено в ISO 7637-2 (напр. импулси за изключване на захранването P1, импулси за намаляване на натоварването P2a). Това проверява функционалната стабилност на компонентите при колебания на напрежението, подпомагайки оптимизирането на дизайна на имунитета на веригите по време на фазата на научноизследователска и развойна дейност.

• Електронно тестване на превозни средства с нова енергия (NEV): За бордови зарядни устройства (OBC), DC-DC конвертори и системи за управление на батерии (BMS) за NEV, се провеждат тестове за имунитет на капацитивна/индуктивна връзка в съответствие със стандартите ISO 7637-3 и GB/T 21437.3. Това гарантира безопасната работа на високоволтови системи в сложни електромагнитни среди.

• Контрол на качеството на масовото производство на автомобилна електроника: На производствените линии на автомобилни електронни компоненти (напр. сензори, конектори) системата използва предварително зададени автоматизирани процедури за тестване, за да открие бързо дали продуктите отговарят на стандартите за устойчивост. Това елиминира несъответстващите продукти и осигурява постоянно качество при масово производство.

• Сертификационно тестване от лаборатории на трети страни: Предоставя на предприятия за автомобилна електроника услуги за тестване на имунитет, съответстващи на стандартите ISO, IEC и SAE, и издава авторитетни протоколи от тестове. Тези протоколи подпомагат продуктите при преминаване на сертификати за достъп до веригата за доставки от международни автомобилни производители (напр. Volkswagen, Toyota, BMW).

• Тестване на електрониката на военни превозни средства: В съответствие със стандарта MIL-STD-461G, провежда тестове за имунитет на електронно комуникационно оборудване на военни превозни средства с висока проходимост и бронирани машини. Това гарантира експлоатационната надеждност на оборудването в тежки електромагнитни среди, отговаряйки на нуждите на националната отбранителна и военна промишленост.

• Проверка на автомобилни електронни компоненти: За основни автомобилни компоненти, като резистори, кондензатори и чипове, се симулират преходни смущения от бордови захранвания, за да се оценят възможностите на компонентите за борба със стареенето и повреди. Това осигурява поддръжка на данни за производителите на превозни средства при избора на доставчици на високонадеждни компоненти.
